Привіт, шановні читачі і самоделкіни!

У столярній справі, особливо при складанні рамок, дуже часто використовуються кутові струбцини і різні притиски. Навіть для склеювання однієї прямокутної рамки потрібно чотири таких пристосування.

У даній статті автор youtube каналу «tehdoor» розповість вам, як можна зробити кутові затискачі самостійно.

Ці пристосування дуже прості у виготовленні, легко повторюються, а матеріали для них знайдуться в кожній столярній майстерні.

Матеріали, необхідні для саморобки.- листова фанера 5 мм завтовшки, дошка-канцелярські гумки-столярний клей, наждачний папір.

Інструменти, використані автором.- стрічкова пила-полотно для стрічкової пили-свердлильний верстат-свердло по дереву спіральне-пружинні затискачі-комбінований косинець 3 в 1-рулетка, олівець.

Процес виготовлення.отже, матеріалом для основи затискачів послужить листова фанера (в даному випадку товщиною 5 мм).насамперед автор розпускає обрізки фанери на пластини довжиною 130 мм.

Присунувши паралельний упор кполотну стрічкової пилки на відстань в 20 мм, з пластин нарізаються планки (підсумковий розмір 130х20 мм, проте його бажано підбирати під власні завдання індивідуально).звичайно, замість стрічкової пили можна використовувати циркулярну, лобзик або ручний інструмент, адже особливої точності тут не потрібно.

З 10-мм фанери нарізаються прямокутні брусочки 25х20 мм. Ці деталі послужать упорами.

Тепер можна приклеювати упори біля країв підстав.

Склавши заготовки попарно, упорами один до одного, майстер фіксує їх на час склеіваніяпружіннимі затискачами.

Після застигання клею затискачі знімаються, і за допомогою клею відзначаються місця вирізів на відстані 14 мм від краю.

Затиснувши дві заготовки (бортами один до одного) ручними лещатами, проводиться свердління вирізів відразу в двох заготовках, намагаючись потрапити свердлом в стик між ними. Цю операцію автор виконує насверлильном верстаті, хоча пази можна зробити і вручну, рашпілем.в даному випадку майстер використовує 12-мм свердло по дереву.

Потім заготовки міняються місцями, і операція повторюється.затискачі готові, залишається прибрати задирки, відшліфувати поверхні, і при бажанні просочити їх лляною олією.

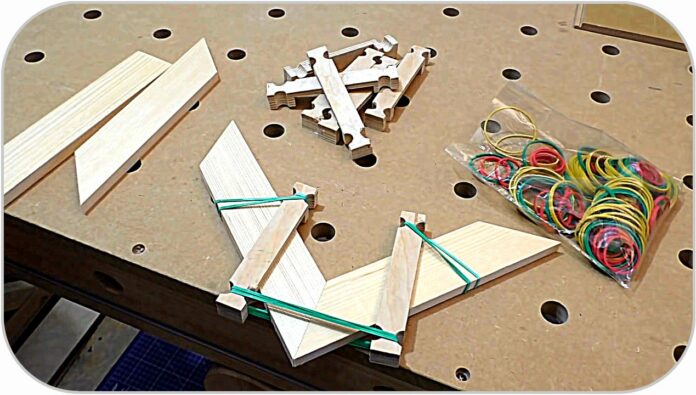

Для прикладу майстер збирає просту рамку. Тут добре видно, як працюють ці затискачі. Першою гумкою затиск фіксується на заготівлі.

Притискне зусилля забезпечується простими канцелярськими гумками, які чіпляються за вирізані канавки.збільшити притиск можна, просто додавши ще кілька гумок.

Дякую автора за просту і дешеву конструкцію кутових затискачів.
